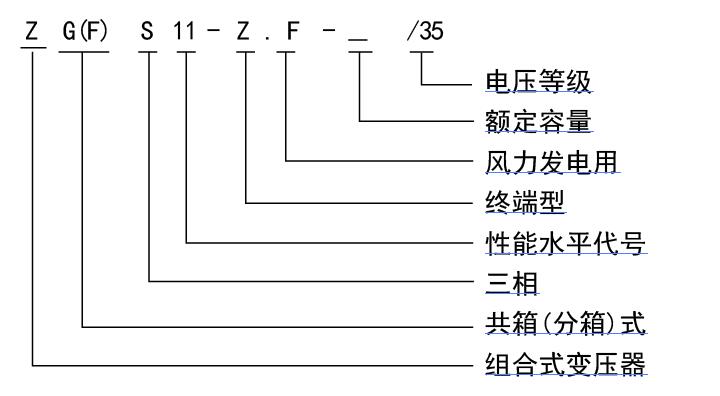

产品型号及其含义
产品介绍
该系列产品将变压器、油浸式负荷开关及高压熔断器安装在油箱内，利用变压器油作为整个产品的绝缘介质和散热介质，低压侧配置必要的电器保护元件。具有运行可靠、体积小、重量轻和安装使用方便等优点。
正常使用环境条件及用途
海拔高度：2000m
环境温度范围：-45℃— +45℃
户外风速：≤35m/s
相对湿度：日平均值≤95%，月平均值：≤90%
安装地点：安装在无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
超出以上正常使用环境条件，用户可与本公司协商解决。
适用于50Hz，35kV级风力发电系统，变压器的额定容量为900~3150kVA，专用于风力发电。
产品结构特点
产品分变压器、高压室和低压室三部分，成“品”字形结构。
变压器性能水平符合新型S11型标准要求。
全封闭结构，安全可靠，结构合理紧凑，外形美观，体积为普通预装式变电站的1/3，减少占地面积。
具有良好的防腐能力，能有效防止风沙、雨雪和盐雾侵蚀。
高压侧采用避雷器、油浸式二工位负荷开关和熔断器保护，熔断器为一体式保护熔断器。
高压侧的进出线壳采用瓷套管、干式套管或高压T形电缆插头。
高压室和低压室隔离，箱体主要预装有：避雷器、负荷开关、变压器分接开关、保护熔断器、油面温度计、油位计、压力释放阀金额放油阀等附件。低压侧配置690V主断路器，过电压保护器，并可成套设计安装自动化测量与智能控制系统。

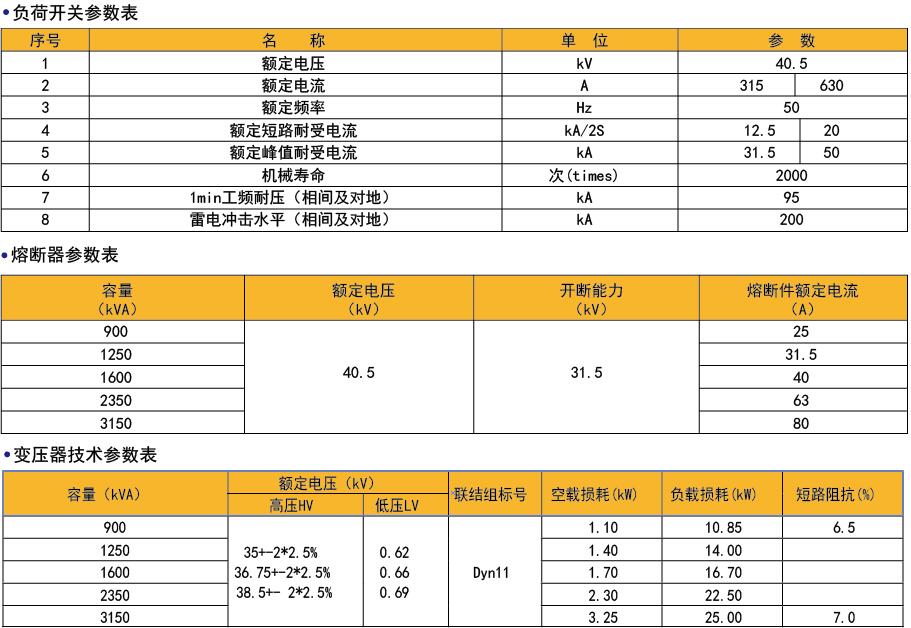

产品技术参数和外观尺寸
